Системы ультрафильтрации часто проектируются с учетом определенного размера мембранного модуля, расположения соединений, направления фильтрации и последовательности очистки. Поэтому, когда срок службы существующего модуля подходит к концу, заменить его на другой бренд сложнее, чем просто подобрать мембрану с аналогичной площадью фильтрации.

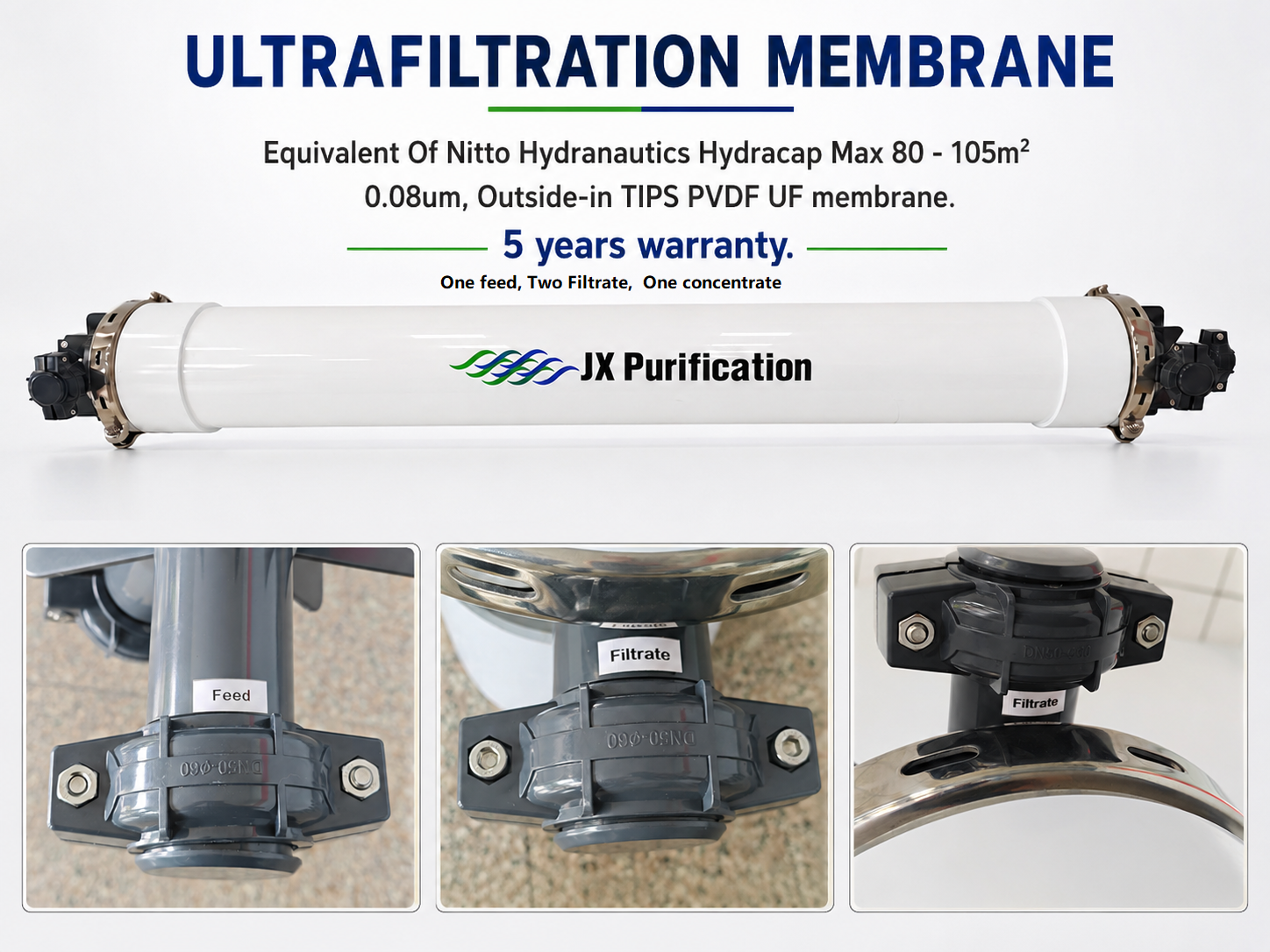

JX Purification предлагает специальные мембранные модули ультрафильтрации TIPS PVDF для клиентов, оценивающих альтернативу модулю Hydranautics HYDRAcap MAX 80..
Наша цель — помочь владельцам систем снизить затраты на замену и эксплуатацию, сохраняя при этом надежную производительность фильтрации. Прежде чем рекомендовать какой-либо модуль на замену, наша команда инженеров оценивает размеры исходного модуля, соединения, характеристики мембраны, рабочий поток, программу очистки и состояние воды на объекте.
Совместимость всегда должна подтверждаться для каждого проекта.
HYDRAcap MAX 80 — это модуль капиллярной ультрафильтрации под давлением, производимый Hydranautics, компанией Nitto Group.
Согласно официальной спецификации продукта, модуль использует мембранную технологию из полого волокна TIPS PVDF и работает с направлением фильтрации снаружи внутрь. Может работать в тупиковом или перекрестном режиме. Номинальный размер пор составляет 0,08 микрона, номинальная площадь мембраны — 105 квадратных метров.
Опубликованные размеры волокна:
Внутренний диаметр полого волокна: 0,6 мм.
Внешний диаметр полого волокна: 1,2 мм
Номинальная площадь мембраны: 105 м²
Номинальный размер пор: 0,08 мкм
Направление фильтрации: снаружи внутрь
В официальной спецификации указан типичный диапазон расхода фильтрата 3,6–11,6 м³/ч и типичный диапазон потока 34–110 л/м²/ч. Опубликованное типичное качество фильтрата включает мутность не более 0,10 NTU и удаление бактерий не менее 4 log при соответствующих рабочих условиях.
Эти значения описывают исходный модуль HYDRAcap MAX 80. Фактическая производительность любой системы УФ по-прежнему зависит от качества питательной воды, температуры, предварительной обработки, регенерации, рабочего цикла и условий очистки.
Многие УФ-установки остаются механически работоспособными в течение многих лет, при этом их мембранные модули требуют периодической замены. Во время планирования замены операторы могут столкнуться с рядом коммерческих и технических проблем.
Общие причины для оценки альтернативы включают в себя:
Высокая стоимость замены импортных оригинальных модулей
Длительные сроки доставки
Ограниченный местный инвентарь
Нужен вторичный квалифицированный поставщик
Расширение существующей системы УФ
Замена снятых с производства или труднодоступных модулей
Требование к модулям, изготовленным по индивидуальному заказу или под собственной торговой маркой
Желание сократить эксплуатационные расходы в течение жизненного цикла
Правильно оцененная альтернатива может помочь повысить гибкость закупок. Однако выбор мембраны не должен основываться только на цене или внешних размерах.
Сменный модуль также должен быть совместим с гидравлической конструкцией, расположением трубопроводов, системой очистки воздуха, чистящими химикатами и последовательностью работы ПЛК.
Перед заменой модуля HYDRAcap MAX 80 необходимо просмотреть следующие технические детали.
В официальной спецификации HYDRAcap MAX 80 указан общий размер A примерно 2340,6 мм. Другие опубликованные справочные размеры включают 2110,9 мм и 2232,7 мм в зависимости от точек измерения, показанных на исходном чертеже.
Даже небольшая разница в размерах может повлиять на:
Выравнивание заголовка
Позиция поддержки модуля
Высота стойки
Расстояние между трубами
Разрешение на техническое обслуживание
Установка и снятие модуля
Поэтому перед производством необходимо просмотреть исходный габаритный чертеж.

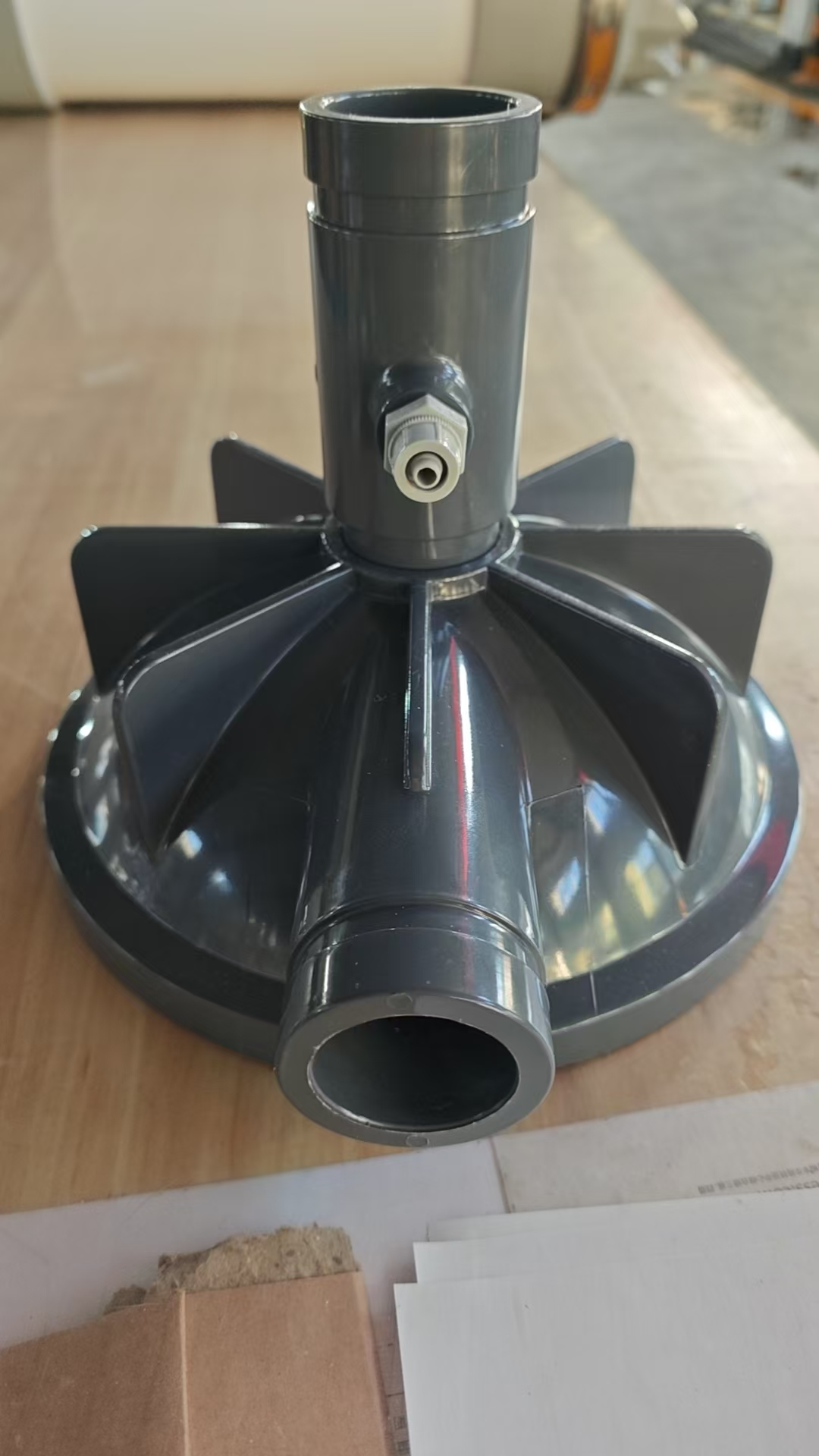

В оригинальном HYDRAcap MAX 80 используются 2-дюймовые трубные соединения Victaulic.
Потенциальную замену следует проверить на наличие:
Диаметр соединения
Тип соединения
Осевая линия соединения
Расположение портов подачи, концентрата и фильтрации
Устройство слива и воздухозаборника
Необходимые адаптеры
Использование того же номинального размера соединения не гарантирует автоматически прямую установку.

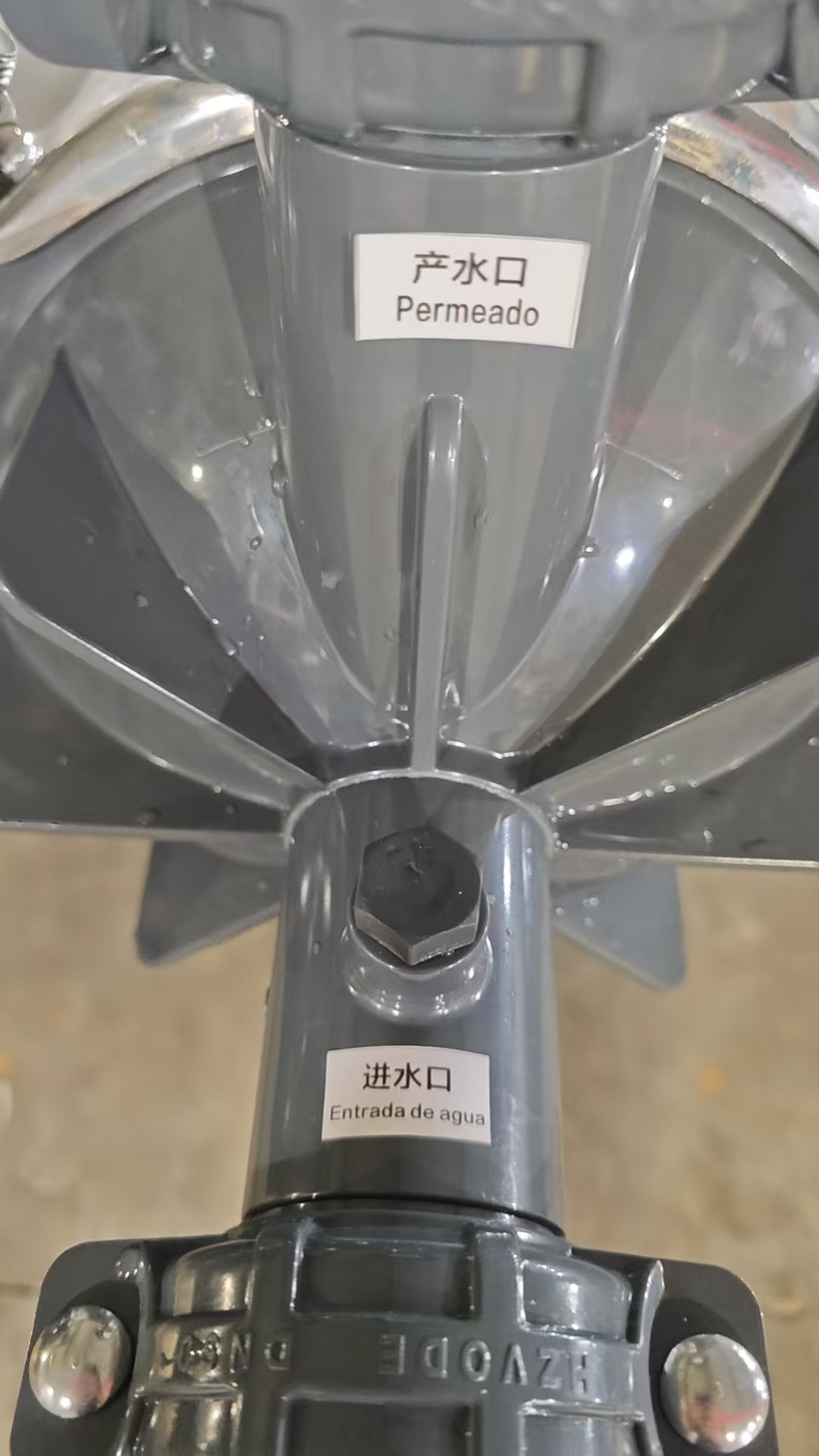

Слева направо: Фильтрат/Подача/Воздух, Фильтрат/Концентрат, Воздух. То же самое с оригинальным Hydracap Max 80.
 |  |  |
Оригинальный модуль имеет номинальную площадь мембраны 105 м² и заявленный типичный диапазон расхода фильтрата 3,6–11,6 м³/ч.
Запасной модуль следует выбирать в соответствии с фактическим расчетным потоком, а не только с максимальным заявленным потоком.
Важная информация о проекте включает в себя:
Нормальный производственный поток на модуль
Пиковый производственный поток
Температура питательной воды
Мутность корма
Органическая загрузка
Требуемое восстановление
Продолжительность цикла фильтрации
Количество модулей, работающих на поезд
В HYDRAcap MAX 80 используются полые волокна TIPS PVDF с номинальным размером пор 0,08 мкм.
JX Purification также производит УФ-модули с использованием мембранной технологии TIPS PVDF. В зависимости от проекта конфигурация мембраны может быть разработана таким образом, чтобы обеспечить подходящую механическую прочность, химическую стойкость и эффективность фильтрации.
Однако номинальный размер пор сам по себе не определяет полную эквивалентность. Также необходимо учитывать структуру волокна, распределение пор, свойства поверхности, качество заливки и гидравлику модуля.
В исходной спецификации указано:
Максимальное приложенное давление подачи: 5,0 бар при температуре 20°C или ниже.
Максимальное ТМР: 2,0 бар
Снижение допустимого давления подачи при более высоких температурах.
Опубликованное предельное давление подачи снижается до 4 бар в диапазоне от 21°C до 30°C и до 3 бар в диапазоне от 31°C до 40°C.
Оценка замены должна подтвердить:
Нормальное давление подачи
Максимальное давление подачи
Нормальный ТМП
Значение тревоги TMP
Значение отключения TMP
Условия противодавления
Рабочая температура
Запасной модуль никогда не следует выбирать только по его номинальному давлению при комнатной температуре.
В спецификации HYDRAcap MAX 80 указан рабочий диапазон pH 2–11 и диапазон очищающего pH 1–13. В качестве чистящих химикатов в нем также указаны гидроксид натрия, соляная кислота, серная кислота и лимонная кислота.
Прежде чем устанавливать альтернативную мембрану, оператор должен обеспечить существующую процедуру очистки, включая:
Химический тип
Химическая концентрация
Температура очистки
Время обращения
Время замачивания
Частота очистки
Концентрация хлора
Общее химическое воздействие
Программу очистки, возможно, придется пересмотреть, даже если в обоих продуктах используется мембранный материал ПВДФ.
Альтернатива HYDRAcap MAX 80 и JX: оценочная таблица
Параметр | Опубликованные данные HYDRAcap MAX 80 | Альтернатива JX для конкретного проекта |
|---|---|---|
Мембранная технология | СОВЕТЫ ПВДФ | СОВЕТЫ ПВДФ |
Конфигурация | Капиллярный УФ | Капиллярный УФ |
Направление фильтрации | Снаружи внутри | Спроектировано по проекту |
Номинальный размер пор | 0,08 мкм | Выбирается по требованию |
Номинальная площадь мембраны | 105 м² | Настроено после технической проверки |
Идентификатор/наружный диаметр волокна | 0,6/1,2 мм | Подтверждено для выбранной модели |
Типичный поток | 3,6–11,6 м³/ч | В зависимости от качества воды и расчетного расхода |
Связь | 2-дюймовый Виктолик | Доступно совместимое соединение |
Рабочий pH | 2–11 | В зависимости от модели |
Очистка pH | 1–13 | В зависимости от модели |
Воздушная очистка | Необходимый | Существующая последовательность должна быть пересмотрена |
Частная торговая марка | Оригинальный бренд | OEM брендинг доступен |
Заводская проверка | Контроль качества производителя | 100% проверка модуля перед отправкой |
Эта таблица предназначена только для предварительной оценки. Окончательная совместимость должна основываться на утвержденных чертежах, эксплуатационных данных и техническом подтверждении.
JX TIPS Проверка качества УФ-мембраны
Каждый мембранный модуль JX TIPS UF проверяется перед отправкой. Проверка размеров.
Корпус модуля, места подключения и ответственные установочные размеры сверяются с утвержденным чертежом.
Мембранный модуль заполняется водой и находится под давлением для проверки корпуса, разъемов и уплотнительных компонентов на предмет видимых утечек.
После испытания давлением воды со стороны подачи подается контролируемый сжатый воздух. Линия наблюдения со стороны пермеата проверяется на наличие сплошных пузырьков, которые могут указывать на дефекты волокна или уплотнения.
Перед выпуском проверяются поверхность корпуса, торцевые крышки, фитинги, муфты, этикетки и защитная упаковка.
Клиенты могут ознакомиться с нашим подробным руководством по процессу испытаний УФ-мембраны на давление воды и целостность воздуха для получения дополнительной информации.
Альтернативный вариант HYDRAcap MAX 80 для конкретного проекта может быть оценен по следующим критериям:
Осветление поверхностных вод
Очистка питьевой воды
Предварительная обработка обратным осмосом
Предварительная обработка морской воды для опреснения
Промышленная очистка технической воды
Третичная очистка сточных вод
Переработка сточных вод
Очистка охлаждающей воды
Предварительная очистка питательной воды котла
Пригодность модуля зависит от полного анализа питательной воды и условий эксплуатации системы.
Для оценки совместимости предоставьте:
Оригинальная марка и модель мембраны
Количество модулей
Оригинальный технический паспорт
Фотографии модулей и стоек
Чертежи подключения и габаритные чертежи
Источник питательной воды
Полный анализ воды
Конструкция и ток на модуль
Рабочее давление и ТМР
Последовательность фильтрации и очистки воздуха
Процедура химической очистки
Требуемые сертификаты
Целевой график поставок
На основе этой информации наша команда инженеров может определить, требуется ли стандартный модуль, модифицированный модуль или полностью индивидуальная конструкция.
Прямая установка возможна, если размеры, места подключения и гидравлические требования совместимы. Перед подтверждением необходимо проверить оригинальный чертеж и фотографии стойки.
Целевую площадь мембраны можно выбрать в соответствии с исходной конструкцией системы. Окончательная площадь и производительность должны быть указаны в утвержденном техническом паспорте JX.
Возможно, но необходимо пересмотреть исходный поток воздуха, давление, продолжительность и частоту. Настройки ПЛК не должны копироваться автоматически без технического подтверждения.
Пробная оценка может обсуждаться в зависимости от объема проекта, условий эксплуатации и требуемой конфигурации модуля.
Перед отправкой модули JX UF проходят заводскую проверку, включая испытания на герметичность и целостность.
Да. Этикетки модулей, упаковка и документация могут быть адаптированы для сертифицированных OEM-проектов и дистрибьюторских проектов.
 |  |  |  |
Для замены модуля Hydranautics HYDRAcap MAX 80 требуется нечто большее, чем соответствие номинальному размеру пор или площади мембраны. Необходимо оценить размеры, соединения, конфигурацию волокон, рабочее давление, чистящие химикаты, требования к очистке воздухом и средства управления системой.
JX Purification предоставляет специальные мембранные модули TIPS PVDF UF для конкретных проектов, инженерную экспертизу, заводскую проверку и индивидуальный брендинг для клиентов, ищущих экономичный альтернативный вариант поставки.
Отправьте нам исходную модель модуля, технический паспорт, фотографии системы и информацию о эксплуатации, чтобы начать оценку совместимости.
